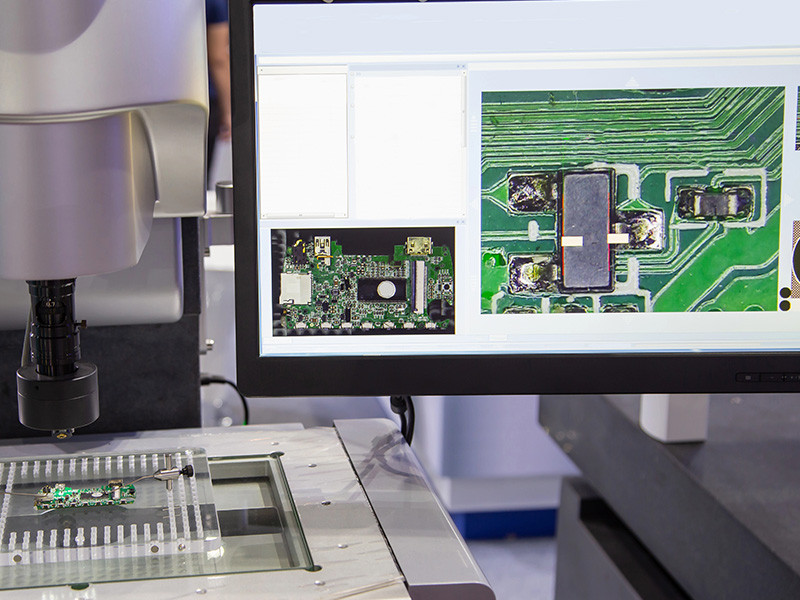

我们的客户是工业自动化解决方案的领先供应商，正在通过开发支持机器视觉的工作站来扩展其智能制造形象。这些工作站集成了 SCARA 机器人和高分辨率视觉模块，以处理对准、检查和精密装配等任务。机器视觉工作站的视觉控制平台，采用MS-98K9 ATX 主板在要求苛刻的机器视觉应用中推动智能自动化运行可靠稳定性能

为了满足生产线层面对稳定、高性能边缘计算的需求，客户选择了围绕 MSI MS-98K9 工业 ATX 主板构建的完整基于 PC 的控制器解决方案，该主板安装在坚固的 4U 工业机箱中，并由英特尔®酷睿™ i7-8700 提供支持。

系统配置

明细 规格说明

母板 MSI MS-98K9（Q370 芯片组，ATX 外形尺寸）

中央处理器 英特尔®酷睿™ i7-8700（6 核/12 线程）

内存 2×16GB DDR4 2666MHz（共 32GB）

存储 512GB 固态硬盘

机箱 4U上架式工业机箱，带前置 I/O 接入

电源 500W 工业级电源（80+ 效率）

应用场景

视觉控制器部署在基于 SCARA 的生产工作站中，用于以下用例：

元件对齐和零件方向

视觉引导螺钉紧固

表面缺陷和缺件检查

条形码和二维码识别

通过 COM/LAN 与 PLC 和机械臂进行实时通信

主要优点

1、高性能英特尔® CPU + Q370 实现实时图像处理和 AI 推理

2、丰富的 I/O（USB、COM、LAN） 支持多个摄像头、传感器和传统设备

3、双显示输出 （HDMI + DP） 允许同时进行 HMI 和实时视觉馈送

4、工业电源和可扩展性 适合 24/7 工厂使用和可扩展部署

5、4U 机架式机箱 简化维护、电缆管理和集成

部署结果

1、由于图像处理速度更快，检测周期时间缩短了 25%

2、缺陷检测准确率超过 99.5%，跨多个产品线

3、简化集成和易于现场维护，减少停机时间

4、可扩展的系统架构，如果需要，支持额外的 I/O 或 GPU

微星的MS-98K9工业主板、4U高可靠性机箱和英特尔®酷睿™ i7平台的结合，构成了强大且可扩展的机器视觉计算解决方案。该系统使工厂能够加速智能自动化的部署，并确保在苛刻的生产环境中保持一致的性能。
