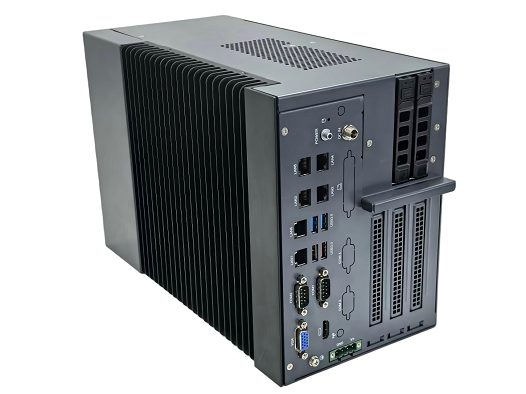

IPC-603B1-C939 是上海祁鸣电子推出的高性能嵌入式工控机，凭借多网口、强算力、宽温稳定的核心优势，成为多相机 3D 视觉检测系统的核心 “工业大脑”，已在 3C 电子、汽车零部件、新能源电池等行业落地量产级案例。

一、核心硬件适配性（支撑多相机 3D 视觉的关键）

先明确其硬件如何匹配多相机同步、点云处理与 AI 推理需求：

算力：12/13/14 代 Intel Core i3/i5/i7/i9（LGA1700），PCI-E X16 2.5 槽位（200W）可扩展 RTX 5060 级 GPU，支撑8 台 + GigE 相机同步数据处理与 3D 点云重建。

接口：6×Intel 千兆网口（I219LM/I210，支持 TSN 时间同步）、4×USB3.0、5×USB2.0，可直连6-8 台 3D 相机（如结构光、线激光、双目），无需额外扩展卡。

存储 / 内存：最高 96GB DDR5、M.2+2.5 寸硬盘位，满足高帧率点云数据（单帧 500MB+） 实时缓存与本地存储。

稳定性：-20℃~70℃宽温、主动 + 被动散热，适配工厂车间24 小时连续运行，MTBF≥10 万小时。

二、典型行业应用实例

案例 1：3C 电子 ——PCB 板 3D 焊锡与针脚高精度检测

项目背景：某头部电子厂 PCB 炉后检测，原人工漏检率高，传统 2D AOI 无法检测焊点高度、针脚共面度等 3D 参数，需求 ±0.02mm 精度、1.5m/s 产线速度。

系统配置：

工控机：IPC-603B1-C939（i7-13700+RTX 3050+32GB DDR5）。

相机：4 台海康威视 MV-DL2020 线激光 3D 相机，上下对称 + 侧向补光布置，360° 覆盖 PCB 元器件面。

软件： 3D 点云处理 + 定制 AI 缺陷模型，实时输出焊点体积、针脚高度、短路 / 虚焊结果。

实施效果：

检测精度：±0.015mm，焊点 / 针脚缺陷检出率99.9%。

效率：单 PCB 检测时间≤200ms，适配1.5m/s 高速产线，替代 8 名人工质检。

稳定性：连续运行 6 个月无宕机，网口无丢包，点云拼接无错位。

案例 2：汽车零部件 —— 变速箱壳体 3D 曲面缺陷与尺寸检测

项目背景：某车企变速箱铝合金壳体（500×400×200mm），需检测表面气孔、砂眼、凹槽毛刺及关键孔位3D 坐标 / 深度，原三坐标测量效率低，无法在线检测。

系统配置：

工控机：IPC-603B1-C939（i9-14900+RTX 4060+64GB DDR5），GPU 加速点云配准与 AI 推理。

相机：6 台 SICK Ranger3 结构光 3D 相机，环形分布式布置，同步触发（精度≤1μs），覆盖壳体全曲面无盲区。

软件：集成大变径多相机自动标定、快速 3D 点云滤波与 AI+3D 融合缺陷算法，输出缺陷坐标、面积、深度及孔位尺寸报告。

实施效果：

检测范围：最大 2m×2m×1m，适配大型复杂曲面零件。

精度：尺寸测量 ±0.03mm，缺陷检出率99.7%，毛刺识别最小 0.05mm。

效率：单件检测≤3s，较三坐标提升20 倍，实现产线 100% 全检。

案例 3：新能源电池 —— 极片 3D 厚度与表面缺陷高速检测

项目背景：锂电池极片（宽度 600mm、速度 2m/s），需检测厚度均匀性（±0.01mm）、表面划痕、涂布不均、极耳翻折，传统激光单点检测效率低，无法覆盖全幅面。

系统配置：

工控机：IPC-603B1-C939（i7-13700+RTX 3050+32GB DDR5），6 网口绑定实现多相机数据负载均衡。

相机：8 台迈德威视 MV-3D1000 双目 3D 相机，线性阵列并排，视场拼接覆盖 600mm 宽度，同步采集帧率 100fps。

软件：定制多相机同步采集程序 + 3D 点云厚度计算 + AI 缺陷分类，实时标记厚度异常区域、划痕位置、长度。

实施效果：

精度：厚度测量 ±0.008mm，表面缺陷检出率99.8%。

效率：适配2m/s 高速产线，全幅面无盲区检测，替代人工 + 激光检测，年节约成本超 300 万。

稳定性：车间粉尘 / 电磁干扰环境下连续运行，网口无丢包，同步误差≤2μs。

三、应用核心优势总结

多相机无缝接入：6 个原生千兆网口 + TSN 时间同步，无需额外扩展卡即可稳定驱动 6-8 台 3D 相机，同步精度≤1μs。

算力适配 3D 全流程：CPU+GPU 异构计算，支撑点云生成→拼接→滤波→特征提取→AI 推理全链路，毫秒级响应。

工业级可靠保障：宽温、防尘、抗干扰设计，适配工厂24 小时连续运行，降低停机风险。

成本优化：一体化设计（工控机 + GPU + 多网口），较 “服务器 + 扩展卡” 方案成本降低 30%+，部署更紧凑。

四、部署要点（避坑指南）

相机选型：优先 GigE 接口 3D 相机（如线激光、结构光），匹配 IPC-603B1-C939 的6 个 Intel I210 网口，支持巨帧（9000MTU）提升传输效率。

同步方案：采用硬件触发 + TSN 时间同步，多相机同步误差≤1μs，避免点云拼接错位。

散热优化：GPU 负载高时（如 RTX 4060），确保工控机通风空间≥5cm，避免高温降频影响检测速度。
