半导体制造的先进制程（8-12 英寸晶圆、先进封装）对检测设备提出了高精度、高稳定性、强抗干扰、小型化的严苛要求。某国内领先半导体设备厂商，针对晶圆外观缺陷检测（AOI）、芯片封装引脚检测、微量金属污染检测等场景，需升级嵌入式控制核心，解决传统工控板体积大、散热差、接口不足、宽温适应性弱等痛点。最终选用微星 MS-CF16（Pico-ITX 2.5 寸）工业主板作为检测设备的核心控制单元，实现设备小型化、低功耗、高可靠运行。

项目痛点

空间受限：半导体检测设备需集成光学镜头、传感器、运动模组，内部空间紧凑，传统工控板（如 3.5 寸）尺寸过大，难以嵌入。

环境严苛：洁净室环境温度波动大（0-60℃），且需无风扇设计避免粉尘污染；设备长期 24 小时运行，需高稳定性。

接口需求复杂：需同时连接高清工业相机（USB3.2）、高精度运动控制器（RS-485）、千兆数据传输（2.5GbE）、双屏显示（HDMI+LVDS），传统主板接口数量 / 带宽不足。

数据处理压力：4K/8K 图像实时采集、缺陷算法分析、数据本地存储与云端上传，需低功耗下的高性能处理能力。

解决方案：微星 MS-CF16 核心配置

（一）硬件核心参数

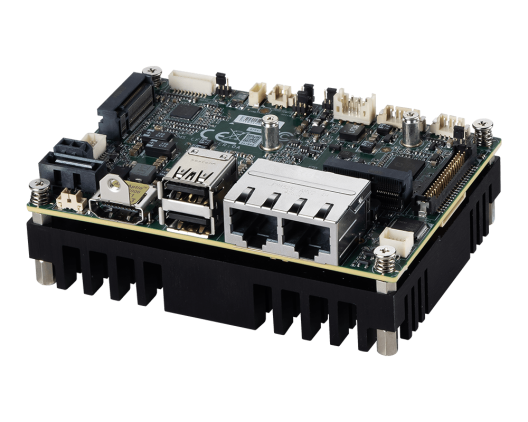

板型：Pico-ITX 2.5 寸（101×73mm），超小型尺寸，适配设备紧凑空间。

处理器：Intel Alder Lake-N N97/Atom x7425E，四核低功耗（6-12W），被动散热无风扇设计。

内存：板载 16GB LPDDR5 4800MHz，高带宽低延迟，满足图像数据高速缓存需求。

网络：1×2.5GbE+1×1GbE 双网口，支持链路聚合，保障检测数据高速、稳定传输。

显示：HDMI+LVDS/eDP 双独立显示，适配操作屏 + 高清图像显示屏，满足人机交互与实时成像需求。

I/O 接口：2×USB3.2（Gen1/Gen2）、2×USB2.0、2×COM（RS-232/422/485）、GPIO、M.2 B/E Key 扩展槽，全面适配相机、传感器、运动模组。

环境适应性：宽温运行（-40℃~70℃），无风扇被动散热，抗振动、抗电磁干扰，适配洁净室与工业严苛环境。

（二）系统适配

操作系统：Windows 10 IoT Enterprise LTSC 2021，支持长期稳定运行，适配半导体检测专用算法软件。

扩展配置：M.2 B Key 插槽搭载 512GB SSD，实现检测数据本地高速存储；M.2 E Key 插槽扩展 WiFi 6 模块，支持设备远程调试与数据上传。

应用场景与实施效果

（一）晶圆外观缺陷 AOI 检测设备

应用场景：8-12 英寸晶圆表面划痕、颗粒、图案缺陷的高速光学检测，需实时采集 4K 图像并进行 AI 算法分析。

实施效果：

无风扇设计避免风扇扬尘污染晶圆，适配 ISO7 级洁净室环境。

2.5GbE 网口实现图像数据10Gbps 级高速传输，单张晶圆检测时间缩短 30%，效率提升显著。

宽温稳定运行，连续 24 小时检测无卡顿、无死机，缺陷识别准确率稳定在 99.9% 以上。

（二）芯片封装引脚高精度检测设备

应用场景：BGA/QFN 芯片封装引脚平整度、间距、锡球缺陷检测，需控制高精度位移平台（±2μm 定位精度）并实时成像。

实施效果：

主板 101×73mm 超小尺寸，轻松嵌入设备运动控制模块，设备整机体积缩小 25%，适配生产线多台并联部署。

RS-485 接口直接连接运动控制器，响应延迟＜1ms，精准控制镜头位移，配合 USB3.2 Gen2 接口采集高清图像，实现微米级缺陷精准检测。

双屏显示（HDMI+LVDS）：一端显示操作界面，一端实时显示芯片高清成像，便于操作员实时监控与参数调整。

（三）半导体材料痕量金属污染检测设备

应用场景：晶圆表面、电子化学品中痕量金属（如镍、铜）检测，需对接质谱仪（ICP-MS）采集数据并进行定量分析，检测限要求达 ppt 量级。

实施效果：

低功耗处理器 + 板载 16GB LPDDR5 内存，高效处理质谱仪海量数据，分析速度提升 40%，支持多通道并行检测。

双网口设计：1GbE 对接本地服务器存储检测数据，2.5GbE 上传云端数据平台，实现数据追溯与远程质控。

宽温抗干扰能力，适配检测实验室复杂电磁环境，数据传输误差率＜0.01%，保障检测结果精准可靠。

项目价值与客户反馈

（一）核心价值

小型化集成：Pico-ITX 尺寸助力设备小型化，降低设备生产成本与部署空间要求，提升市场竞争力。

高可靠稳定：无风扇、宽温、抗干扰设计，适配半导体行业 24 小时连续运行需求，设备故障率降低 60%，维护成本大幅下降。

高性能低功耗：Alder Lake-N 处理器 + LPDDR5 内存，兼顾图像处理与算法分析性能，整机功耗仅 12W，节能 30% 以上。

接口全面兼容：丰富 I/O 接口直接对接相机、运动模组、分析仪，无需额外扩展卡，简化系统集成，缩短项目落地周期。

客户反馈：“微星 MS-CF16 主板完美解决了我们半导体检测设备的空间、散热、接口三大痛点。超小尺寸适配设备紧凑结构，无风扇设计保障洁净室环境，双网口与高速 USB 接口满足图像高速传输需求。设备上线后运行稳定，检测效率与精度显著提升，是半导体检测设备嵌入式控制的理想核心选择。”—— 国内某半导体设备厂商技术总监

总结

微星 MS-CF16 作为2.5 寸 Pico-ITX 工业主板，以超小尺寸、板载内存和CPU，整板无风扇宽温、低功耗高性能、丰富 I/O 接口四大核心优势，精准适配半导体检测行业严苛需求。在晶圆 AOI 检测、芯片封装检测、痕量金属污染检测等场景中，实现设备小型化、高可靠、高效率运行，助力半导体检测设备国产化升级，为先进制程芯片制造提供稳定可靠的核心控制支撑。更多产品咨询上海祁鸣工控技术热线18117105899。
