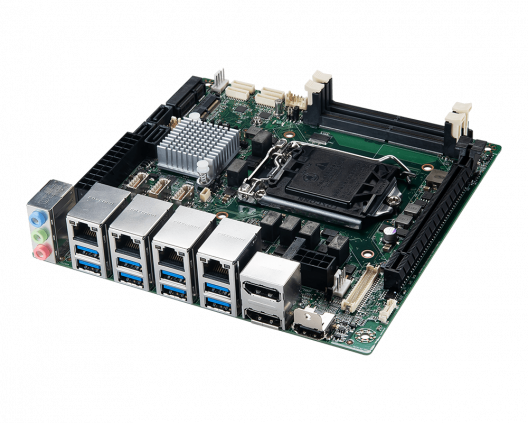

MS-98L1 是上海祁鸣与微星科技 (MSI AiOT&IPC) 推出的 Mini-ITX 规格高性能工业控制主板，专为工业自动化、机器视觉、网络安全和边缘计算等应用设计，核心优势在于高扩展性、多接口集成和稳定工业级性能。

一、核心平台与性能

处理器支持：兼容英特尔8 代 / 9 代 Coffee Lake-S/Coffee Lake Refresh-S 系列处理器（Core i7/i5/i3、Pentium、Celeron），C246 芯片组版本额外支持Xeon E-2200 系列处理器

芯片组选项：提供H310/Q370/C246三种芯片组选择，满足不同性能与功能需求（C246 支持 ECC 内存与 vPro 技术，Q370 支持 AMT 12.0 远程管理）

内存性能：配备2 个 DDR4 2666MHz SO-DIMM 插槽，最大支持64GB ECC / 非 ECC 内存（C246 芯片组支持 ECC），双通道设计提升数据带宽

二、多网口与通信能力

网络接口：板载4 个 Intel 千兆以太网 RJ-45 端口，支持 iAMT 12.x 远程管理技术，满足工业网络冗余与通信需求

串口扩展：提供6 个 COM 串口（部分支持 RS-232/422/485 模式切换），适配工业设备通信

USB 接口：总计12 个 USB 接口（10 个 USB 3.2 Gen1 + 2 个 USB 2.0），高速传输与传统设备兼容兼顾

无线扩展：支持M.2 E-Key（CNVi 无线网卡）与Mini-PCIe（带 SIM 卡槽），可扩展 WiFi / 蓝牙 / 4G 模块

三、显示输出与图形性能

三独立显示：支持DP+HDMI+LVDS组合输出，最高分辨率：

HDMI：4096×2160@24Hz

DP：4096×2304@60Hz

LVDS：1920×1080@60Hz

灵活显示配置：可通过选项将 HDMI 替换为 DP，满足不同显示设备需求

图形加速：集成 Intel UHD Graphics 630，支持硬件视频解码与图形加速，适配机器视觉与数字标牌应用

四、扩展与存储能力

PCIe 扩展：1 个PCIe x16 Gen3 插槽，支持独立显卡、高速采集卡等高性能扩展卡

存储接口：

1 个M.2 M-Key插槽（支持 NVMe SSD）

3 个SATA 3.0 接口，支持 RAID 0/1/5/10 阵列配置

其他扩展：GPIO 接口、SMBus、S/PDIF 音频输出、TPM 2.0 安全芯片（可选）

五、工业级设计与可靠性

Mini-ITX 尺寸：170×170mm 紧凑规格，适配狭小工业机箱安装

宽温设计：支持工业级宽温工作环境（-20℃至 60℃），适应恶劣工况

稳定供电：ATX 电源输入，支持工业级电源规范，保障系统稳定运行

安全特性：支持 iAMT 远程管理、TPM 2.0 数据加密、硬件监控功能，提升系统安全性与可维护性
