主板

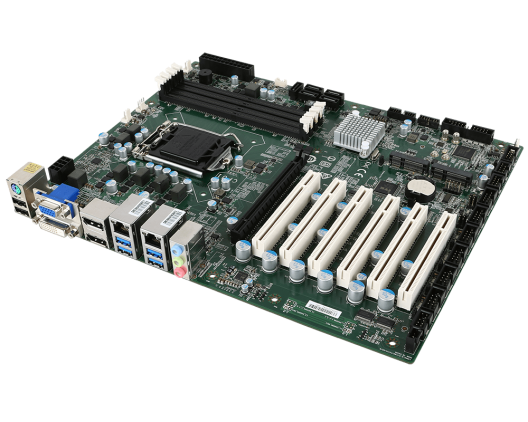

MS-98H9 V2.0 Intel Q170芯片组工业母板

电源

300W或以上750W工业电源

前面板

2个USB2.0

1个电源按键

1个HDD指示灯

1个电源指示灯

1个Reset按键

CPU

LGA1151构架，支持英特尔酷睿6/7代I3/I5/I7处理器,Max 95W

内存

4*288pin UDIMMs DDR4 2133MHz 内存插槽，最大支持64GB

硬盘

5 x SATA 3.0 (RAID 0,1,5,10)

1 x Mini-PCIe Full-size m-SATA

网口

1 x Intel 1210-AT GbE LAN

1 x Intel 1219-LM GbE LAN

扩展

1 x PCIe x16 slot

6 x PCI slot

串口

2 x RS232/422/485 + 4 x RS232

USB

6 x USB 3.2 (Gen1)

6 x USB 2.0

显示接口

1 x VGA

1 x DVI

2 x DP

音频

1 x line-out

1 x line-in

1 x Mic-in

声卡

Realtek ALC887 HD Audio Codec

TPM

N/A

看门狗

软件可编程支持 1~256 秒系统复位

GPIO

8-bits (4 x GPI; 4 x GPO), 5V

操作系统

Windows 7

Windows 10 (64-bit)

Linux

应用环境

操作温度/湿度    0~60℃   10~90% 无结露

存储温度/湿度   -20~80℃   10~90% 无结露

认证

电磁兼容3C /CE / FCC

机箱尺寸

482*450*177mm（宽*深*高）

整机重量

约18公斤
