主板

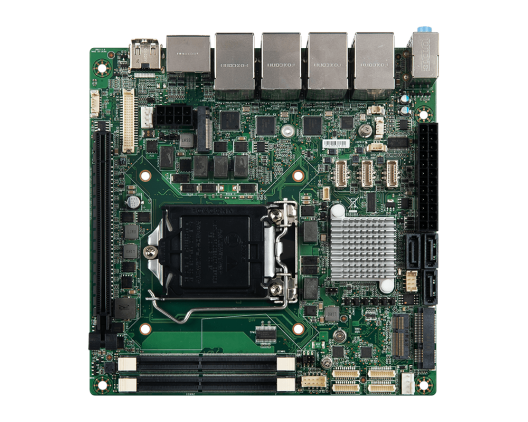

MS-98L1 H310/C246芯片组Mini-ITX

电源

300W或以上500W工业电源

前面板

2个USB2.0

1个电源按键

1个HDD指示灯

1个电源指示灯

CPU

LGA1151构架，支持英特尔酷睿8/9代I3/I5/I7/I9处理器,Max 65W

内存

2*260pin SO-DIMMs DDR4 2666MHz内存插槽，最大支持64GB

硬盘

1 x SATA 3.0

1 x M key (PCIe x4 NVMe, SATA), 2242/2280   （C246)

1 x M key (SATA), 2242/2280                  (H310)

网口

3 x Intel 1211-AT GbE LAN                    (H310)

3 x Intel 1210-AT GbE LAN                    (C246)

1 x Intel 1219-LM GbE LAN

扩展

1 x PCIe x16 slot

1 x E key (PCIe x1,USB 2.0, CNVi), 2230     （C246)

串口

2 x RS232/422/485 + 4 x RS232               （C246)

1 x RS232/422/485 + 3 x RS232                (H310)

USB

6 x USB 3.2 (Gen1) + 4 x USB 3.2 (Gen2) + 2 x USB 2.0   （C246)

4 x USB 3.2 (Gen1) + 4 x USB 2.0             (H310)

显示接口

1 x HDMI

2 x DP

音频

1 x line-out

1 x line-in

1 x Mic-in

声卡

Realtek ALC887 Audio Codec

TPM

Pin header

看门狗

软件可编程支持 1~256 秒系统复位

GPIO

16-bits (8 x GPI; 8 x GPO), 5V

操作系统

Windows 10 (64-bit)

Windows 11 (64-bit)

Linux

应用环境

操作温度/湿度    0~60℃   10~90% 无结露

存储温度/湿度   -20~80℃   10~90% 无结露

认证

电磁兼容3C /CE / FCC

机箱尺寸

223*216*115mm（宽*深*高）

整机重量

约6.5公斤
