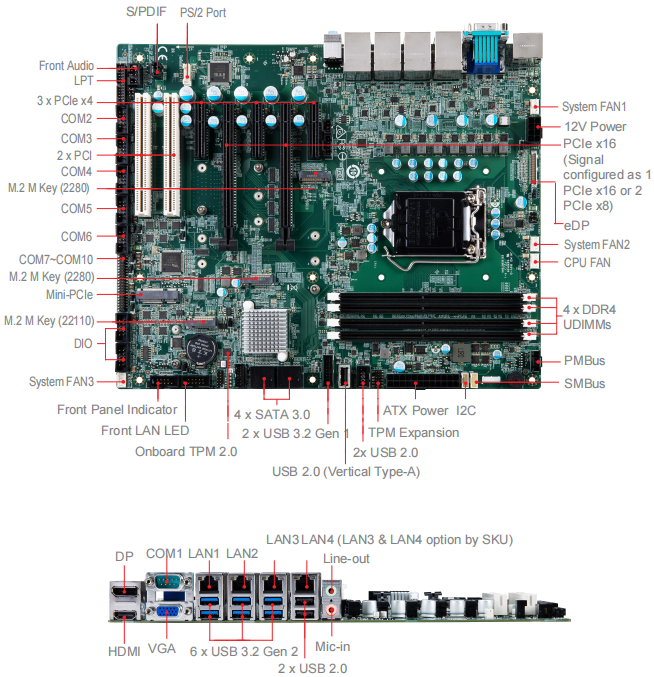

主板

MS-98N9 Intel W480E/Q470E芯片组工业母板

电源

400W或以上1200W工业电源

前面板

2个USB2.0

1个电源按键

1个HDD指示灯

1个电源指示灯

CPU

LGA1700构架，支持英特尔酷睿12/13/14代I3/I5/I7/I9处理器,Max 125W

内存

4*288pin UDIMMs DDR4 3200MHz 内存插槽，最大支持128GB

硬盘

4 x SATA 3.0 (RAID 0,1,5,10)

3 x M.2 M key (PCIe x4 NVMe, signal shared with
PCIe Slot 1 & 3 & 5),

网口

1 x Intel 1219-LM GbE LAN

3 x Intel 1210-AT GbE LAN     (W480E)

扩展

2 x PCIe x16 slot(signal:x16 or x8 + x8)

3 x PCIe x4 slot

2 x PCI slot

串口

6 x RS232/422/485 + 4 x RS232   (W480E)

6 x RS232/422/485           (Q470E)

USB

6 x USB 3.2 (Gen2)

2 x USB 3.2 (Gen1)

5 x USB 2.0

显示接口

1 x VGA

1 x HDMI

1 x DP

音频

1 x line-out

1 x Mic-in

声卡

Realtek ALC888S-VD2-GR Audio Codec

TPM

板载英飞凌 SLB9670VQ2.0

看门狗

软件可编程支持 1~256 秒系统复位

GPIO

16-bits (8 x GPI; 8 x GPO), 5V

操作系统

Windows 10 (64-bit)

Windows 11 (64-bit)

Linux Kernel 5.XX

应用环境

操作温度/湿度    0~60℃   10~90% 无结露

存储温度/湿度   -20~80℃   10~90% 无结露

认证

电磁兼容3C /CE / FCC

机箱尺寸

428mmx435mmx45mm（宽*深*高）

整机重量

约6.5公斤
