主板

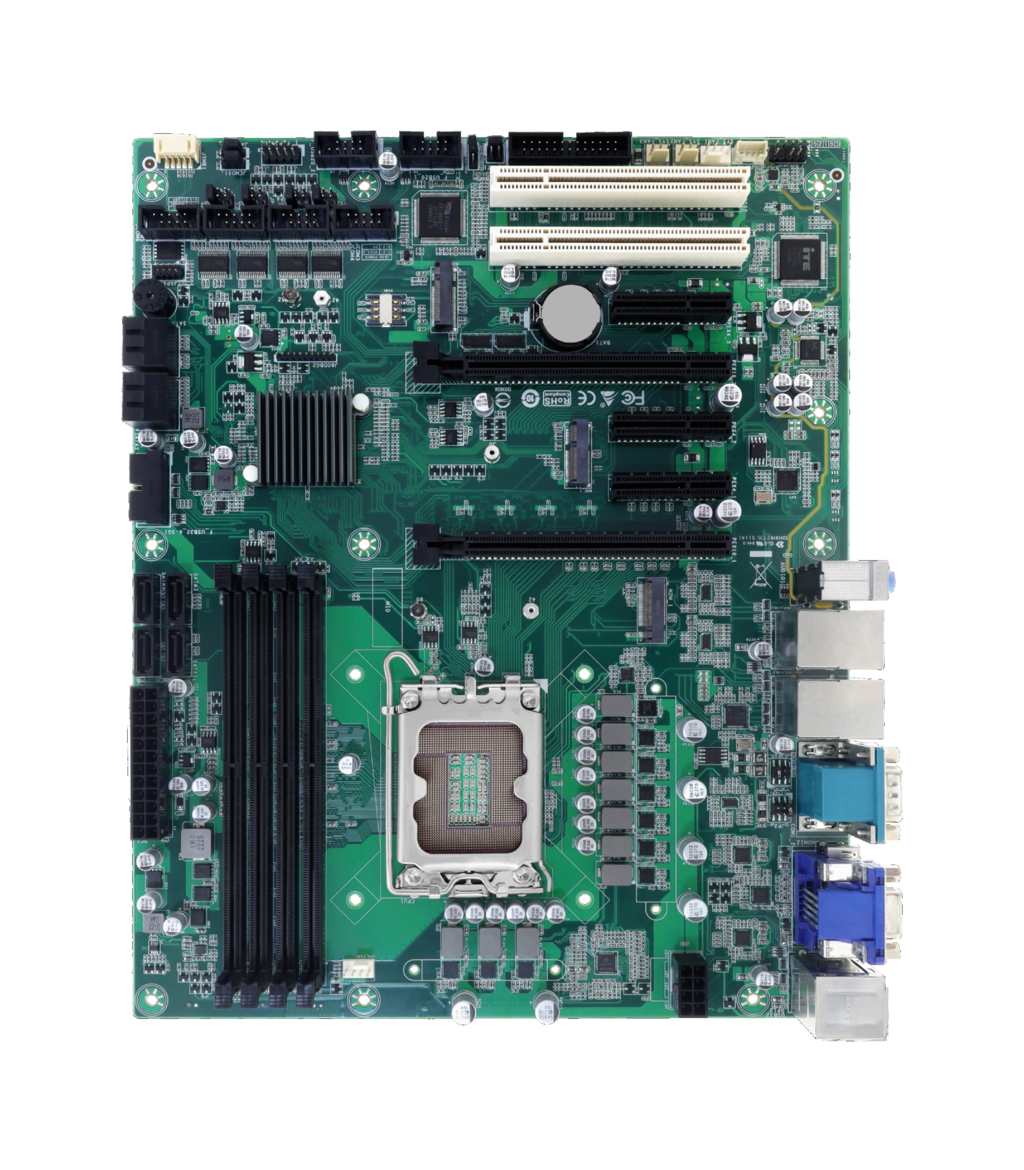

BIQ67 Intel Q670E芯片组工业母板

电源

500W或以上1200W工业电源

前面板

2个USB2.0

1个电源按键

1个HDD指示灯

1个电源指示灯

1个Reset按键

CPU

LGA1700构架，支持英特尔酷睿12/13/14代I3/I5/I7/I9处理器,Max 125W

内存

4*288pin UDIMMs DDR4 3200MHz 内存插槽，最大支持128GB

硬盘

4 x SATA 3.0 (RAID 0,1,5,10)

1 x M.2 M key (NVME)

网口

1 x Intel 1226-LM 2.5GbE LAN

1 x Intel 1226-V  2.5GbE LAN

扩展

2 x PCIe x16 slot(signal:x16 or x8 + x8)

3 x PCIe x4 slot

2 x PCI slot

串口

2 x RS232/422/485 + 4 x RS232

USB

8 x USB 3.2

4 x USB 2.0

显示接口

1 x VGA

2 x HDMI

1 x DP

音频

1 x line-out

1 x line-in

1 x Mic-in

声卡

Realtek ALC897 Audio Codec

TPM

板载 TPM2.0

看门狗

软件可编程支持 1~256 秒系统复位

GPIO

16-bits (8 x GPI; 8 x GPO), 5V

操作系统

Windows 10 (64-bit)

Windows 11 (64-bit)

Linux Kernel 5.XX

应用环境

操作温度/湿度    0~60℃   10~90% 无结露

存储温度/湿度  -20~80℃   10~90% 无结露

认证

电磁兼容3C /CE / FCC

机箱尺寸

482*450*177mm（宽*深*高）

整机重量

约18公斤
